Вот описание и сравнение серий шариковых втулок и валов TBR и SBR, которые являются распространенными типами линейных направляющих качения:
Общее назначение:
Оба типа предназначены для обеспечения плавного, точного и малошумного линейного перемещения с низким коэффициентом трения в механизмах. Они состоят из двух основных компонентов:
- Вал (Рельс): Твердый, закаленный стальной стержень с высокоточной шлифовкой (часто хромированный).
- Втулка (Каретка, Бегунок): Корпус, содержащий шарики, которые катятся по желобкам вала и возвращаются через систему рециркуляции.
Ключевое различие: Конструкция втулки (бегунка)

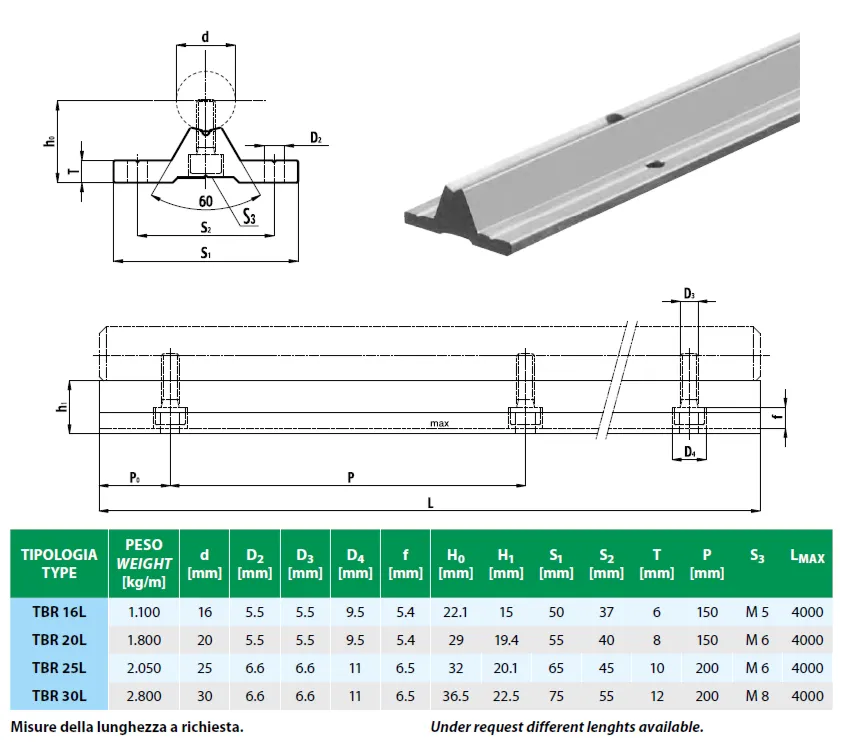

- Серия TBR (Two-Piece Ball Bushing / Двухкомпонентная шариковая втулка)
- Конструкция: Втулка состоит из двух основных частей - наружной обоймы и внутренней сепараторной клетки (или "клетки с шариками"). Эта клетка содержит шарики и систему их рециркуляции. Она съемная.
- Крепление: Обойма крепится к несущей конструкции (например, столу станка) винтами. Клетка с шариками затем вставляется в обойму. Иногда клетка может иметь фиксирующие элементы для предотвращения проворачивания.
- Нагрузка: Обычно рассчитаны на более высокие радиальные нагрузки по сравнению с SBR аналогичного размера. Это связано с более жесткой конструкцией и возможностью использования большего количества шариков.
- Жесткость: Обладают высокой жесткостью благодаря цельнометаллической конструкции обоймы и плотной посадке клетки.
- Точность: Обеспечивают высокую точность и повторяемость перемещений.
- Моментная нагрузка: Хорошо воспринимают моментные нагрузки (опрокидывающие моменты).
- Защита: Обычно имеют лучшую встроенную защиту от пыли и стружки благодаря более закрытой конструкции обоймы. Часто требуют только простых торцевых крышек.
- Цена: Обычно дороже, чем SBR аналогичного размера и грузоподъемности.
- Типичное применение: Станки с ЧПУ (фрезерные, токарные), прецизионное измерительное оборудование, робототехника, автоматизация высокой точности – везде, где критичны точность, жесткость и нагрузка.

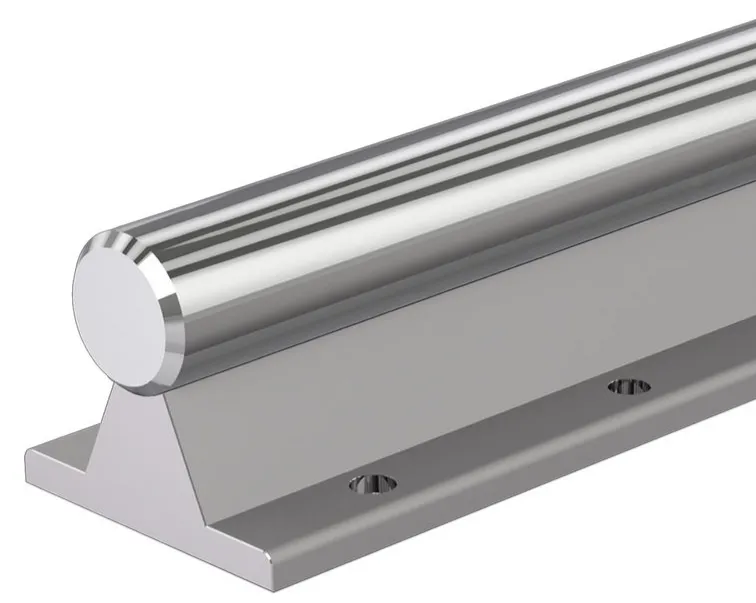

- Серия SBR (Support Rail Ball Bushing / Шариковая втулка для опорных валов)
- Конструкция: Втулка представляет собой единый литой корпус (часто из алюминиевого сплава или стали). Шарики, система рециркуляции и уплотнения интегрированы внутрь этого корпуса. Неразборная.
- Крепление: Крепится непосредственно к несущей конструкции винтами через отверстия в корпусе втулки.
- Нагрузка: Рассчитаны на умеренные радиальные нагрузки. Грузоподъемность обычно ниже, чем у TBR аналогичного размера.
- Жесткость: Жесткость зависит от конструкции опоры, к которой крепится втулка (алюминиевый профиль и т.д.). Сама по себе втулка менее жесткая, чем TBR.
- Точность: Обеспечивают хорошую точность, но обычно ниже, чем TBR, особенно при высоких нагрузках или в нежестких конструкциях.
- Моментная нагрузка: Плохо воспринимают моментные нагрузки. Крайне важно устанавливать их на жесткую, ровную и параллельную поверхность, чтобы избежать перекоса и заклинивания. Обязательно использование минимум двух втулок на вал для обеспечения устойчивости.
- Защита: Защита от загрязнений обычно хуже, чем у TBR. Часто требуют дополнительных складчатых защитных кожухов (сильфонов).
- Цена: Значительно дешевле, чем TBR.
- Типичное применение: 3D-принтеры, гравировальные станки (начального уровня), легкое подъемно-транспортное оборудование, системы автоматизации с умеренными нагрузками и скоростями, ремонтные проекты, любительские проекты – везде, где важна экономичность, а требования к предельной точности, нагрузке и жесткости не столь критичны.
Сравнение в таблице:
| Характеристика | TBR Серия | SBR Серия |
| :--------------------- | :--------------------------------- | :--------------------------------- |
| Конструкция втулки | Двухкомпонентная (обойма + съемная клетка с шариками) | Одноразмерный литой корпус (неразборная) |
| Крепление | Обойма крепится к опоре, клетка вставляется | Корпус втулки крепится напрямую к опоре |
| Радиальная нагрузка | Высокая | Умеренная (ниже, чем у TBR) |
| Жесткость | Очень высокая (сама втулка) | Зависит от опоры (сама втулка менее жесткая) |
| Точность | Высокая | Хорошая / Умеренная |
| Восприятие момента | Хорошее | Плохое (требует точного монтажа минимум 2 втулок) |
| Защита от загрязнений**| **Хорошая / Отличная | Умеренная / Плохая (часто нужны кожухи) |
| Цена | Выше | Значительно ниже |
| Основное преимущество | Точность, жесткость, нагрузка | Экономичность, простота монтажа |
| Недостаток | Высокая цена | Низкая жесткость и плохая работа на моменте при неточном монтаже |
| Типичное применение | Промышленные станки (ЧПУ), прецизионное оборудование, роботы | 3D-принтеры, граверы, легкая автоматизация, DIY |
Важные замечания:
- Валы: Валы для TBR и SBR могут быть похожими (закаленная, хромированная, шлифованная сталь), но часто не являются взаимозаменяемыми. Диаметр, класс точности и профиль желобка вала должны соответствовать выбранной втулке. Валы для SBR часто называют "опорными валами" (Support Rail).
- Совместимость: Втулки TBR и SBR не взаимозаменяемы между собой из-за принципиально разной конструкции и способа крепления.
- Монтаж SBR: Крайне критичен. Поверхность опоры должна быть плоской, параллельной валу и достаточно жесткой. На один вал обязательно ставятся минимум две втулки для противодействия опрокидывающему моменту. Перекос приводит к повышенному износу и заклиниванию.
- Нагрузка на вал: Длинные валы (особенно SBR) могут прогибаться под нагрузкой. Требуется расчет прогиба и, при необходимости, установка промежуточных опор.
- Смазка: Оба типа требуют регулярной смазки.
Вывод:
- Выбирайте TBR, если нужна максимальная точность, жесткость, несущая способность и долговечность в промышленных условиях, и бюджет позволяет.
- Выбирайте SBR, если экономичность - ключевой фактор, нагрузки умеренные, можно обеспечить точный и жесткий монтаж, а требования к предельной точности менее критичны (например, для хобби, прототипирования, легкого оборудования).
При выборе всегда консультируйтесь с техническими каталогами производителей для точных характеристик по грузоподъемности, точности и рекомендациям по монтажу конкретных моделей.
