Как правильно выбрать подшипник: разбираем типы и применение

Подшипники одного размера по внутреннему и наружному диаметру могут кардинально отличаться друг от друга по грузоподъёмности, допустимой скорости вращения, конструкции и условиям эксплуатации. Поэтому опираться только на габариты при подборе — ошибка. Важно учитывать направление и характер нагрузки, частоту вращения, рабочую температуру, запылённость и влажность среды, требования к точности, уровень вибрации и способ смазывания.

Неверный выбор подшипника оборачивается перегревом узла, повышенным шумом, преждевременным разрушением дорожек качения или заклиниванием. Ниже — какие конструкции существуют, как читать маркировку и на что смотреть перед заказом.

Какие данные нужны для подбора подшипника

Прежде чем искать подходящую модель, стоит зафиксировать ключевые параметры:

• внутренний диаметр — d;
• наружный диаметр — D;
• ширину или монтажную высоту — B, T или H;
• направление и величину нагрузки;
• максимальную частоту вращения;
• постоянный или периодический режим работы;
• диапазон рабочих температур;
• наличие ударов, вибрации, перекоса вала;
• условия среды: пыль, влага, абразив, химически активные вещества;
• способ смазывания;
• требуемый ресурс, класс точности и допустимый уровень шума.

Если речь идёт о замене, дополнительно нужна полная маркировка старого подшипника — не только основные цифры, но и буквенные суффиксы. Они указывают на уплотнения, величину зазора, класс точности, конструкцию сепаратора и другие нюансы.

Классификация подшипников по типу тел качения

Ключевое различие между подшипниками качения — форма тел качения и направление воспринимаемой нагрузки. В промышленности чаще всего встречаются четыре группы: шариковые, роликовые, игольчатые и упорные подшипники.

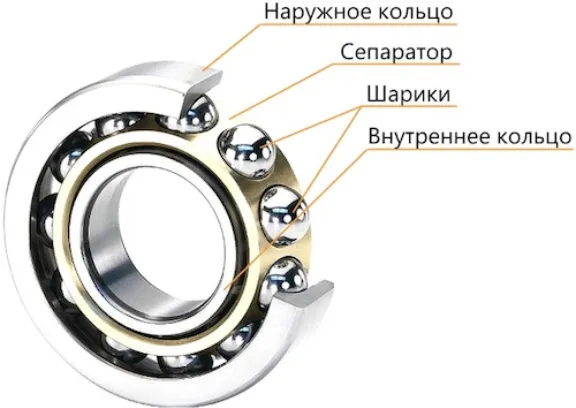

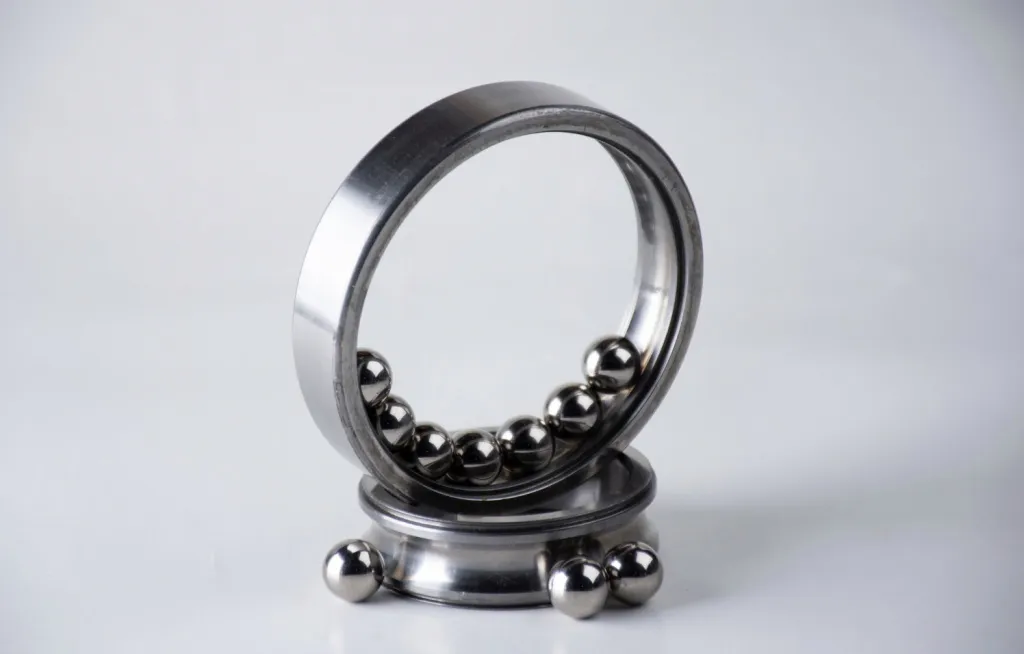

Шариковые подшипники

Здесь роль тел качения выполняют шарики. Контактная площадка небольшая, поэтому трение низкое, а конструкция хорошо переносит высокие обороты.

Радиальные однорядные подшипники держат в основном радиальное усилие, но способны частично компенсировать и умеренную осевую нагрузку в обе стороны. Их ставят в электродвигатели, насосы, вентиляторы, редукторы и бытовую технику.

Радиально-упорные подшипники рассчитаны на совместное действие радиальной и осевой составляющих. Однорядное исполнение фиксирует вал только в одну сторону по оси, поэтому такие детали обычно монтируют парами. Область применения — шпиндели, станочные узлы, насосы, высокоскоростные приводы.

Самоустанавливающиеся подшипники компенсируют небольшой угловой перекос между валом и корпусом — выручают при погрешностях монтажа или прогибе вала.

Шариковые серии обычно выбирают там, где важнее скорость и компактность, а не предельная грузоподъёмность.

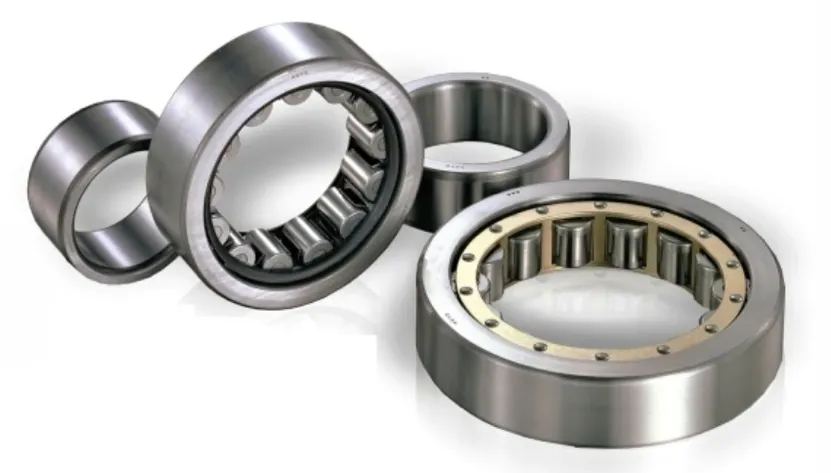

Роликовые подшипники

Нагрузка здесь передаётся через цилиндрические, конические или сферические ролики. Линейный контакт с дорожкой качения даёт заметно более высокую несущую способность по сравнению с шариковым подшипником того же размера.

• Цилиндрические — в первую очередь под высокие радиальные нагрузки; способность воспринимать осевые усилия зависит от расположения бортов на кольцах и конкретного исполнения.
• Конические — под комбинированную нагрузку. Однорядный подшипник держит осевое усилие в одну сторону, поэтому такие детали часто ставят попарно.
• Сферические — переносят высокую радиальную нагрузку и осевые усилия в обоих направлениях, а заодно компенсируют угловой перекос.
• Комбинированные — объединяют элементы под разные направления нагрузки в одной конструкции.

Роликовые подшипники используют в редукторах, конвейерах, дробилках, прокатном оборудовании и железнодорожной технике — везде, где узел нагружен сильно.

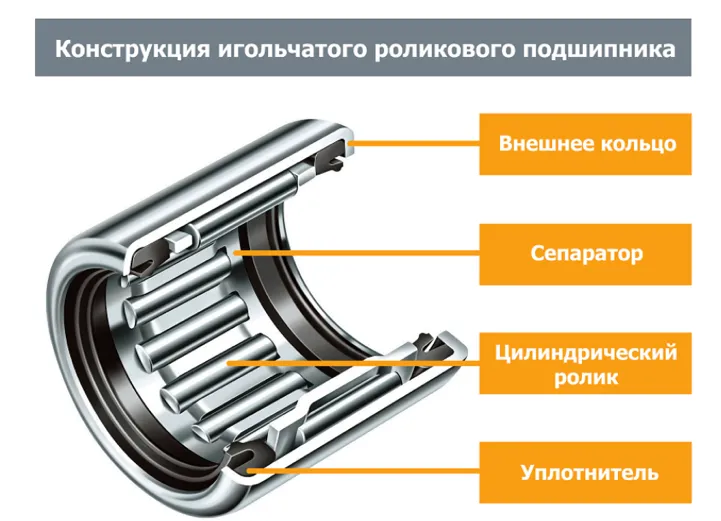

Игольчатые подшипники

Это разновидность роликового подшипника, где вместо крупных роликов применяются длинные тела качения малого диаметра.

Главный плюс — высокая радиальная грузоподъёмность при минимальной радиальной высоте. Это решение для узлов с ограниченным пространством между валом и корпусом: автомобильные трансмиссии, компрессоры, насосы, редукторы и приводы разного оборудования.

Часть игольчатых подшипников выпускается без внутреннего кольца — тогда роль дорожки качения играет сама поверхность вала, и она должна отвечать требованиям по твёрдости, геометрии и шероховатости. На необработанной поверхности такой подшипник изнашивается очень быстро.

Стандартная радиальная игольчатая конструкция не рассчитана на заметную осевую нагрузку. Если в узле одновременно присутствуют радиальные и осевые силы, нужен комбинированный вариант или отдельный упорный подшипник.

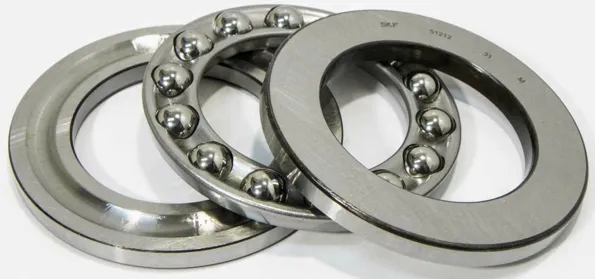

Упорные подшипники

Эта группа воспринимает нагрузку, направленную вдоль оси вала.

Одинарный упорный шариковый подшипник держит осевое усилие в одну сторону, двойной — в обе. Такая конструкция не предназначена для радиальной нагрузки и, как правило, имеет более жёсткие ограничения по скорости, чем радиальный шариковый подшипник — это прямо отмечено в технических материалах производителя NTN по упорным подшипникам.

Упорные роликовые подшипники рассчитаны на более высокие осевые нагрузки; в зависимости от исполнения там применяются цилиндрические, конические, игольчатые или сферические ролики. Некоторые сферические упорные модели дополнительно переносят радиальную составляющую, но допустимое соотношение нагрузок нужно сверять по каталогу производителя.

Обычный упорный подшипник сам по себе редко обеспечивает радиальную фиксацию вала — его чаще комбинируют с радиальной опорой.

Как читать маркировку подшипника

Маркировка содержит сведения о типе конструкции, размерной серии, диаметре отверстия и исполнении. На практике встречаются обозначения по системам конкретных производителей и по ГОСТ. Логика похожа, но полного совпадения кодов нет.

Пример международного обозначения

Разберём код 6205-2RS-C3.

6205 — основа:

• 6 — радиальный однорядный шариковый подшипник;
• 2 — размерная серия;
• 05 — код диаметра отверстия.

Для большинства кодов от 04 и выше диаметр отверстия получают умножением кода на 5: 05 × 5 = 25 мм.

Для малых диаметров действуют отдельные значения:

2RS — контактные уплотнения с двух сторон. Речь про уплотнения из эластомера: они защищают внутреннюю полость подшипника от загрязнений и удерживают смазку, но дают больше трения, чем металлические защитные шайбы.

C3 — увеличенный внутренний зазор. Он больше нормального и может понадобиться при натяге посадки, повышенной температуре или высокой скорости, когда рабочий зазор сокращается из-за деформации колец и теплового расширения. Важно: C3 не означает более высокое качество или точность подшипника — это просто другой рабочий зазор.

Другие распространённые суффиксы:

Это ориентировочная расшифровка: одно и то же конструктивное решение у разных брендов может обозначаться по-своему — 2RS, 2RS1, 2RSH, 2HRS, LLU и так далее. Суффиксы всегда стоит сверять по каталогу конкретного производителя. Полное обозначение подшипника складывается из базового номера и дополнительных кодов, описывающих внутреннюю конструкцию, точность и другие параметры — это подтверждается и в техническом руководстве NTN.

Маркировка по ГОСТ

В системе ГОСТ основное обозначение подшипника может включать серию ширин, конструктивное исполнение, тип, серию диаметров и код отверстия. Незначащие нули слева иногда опускают.

Например, код 205 относится к распространённому радиальному однорядному шариковому подшипнику с внутренним диаметром 25 мм — его нередко считают размерным аналогом 6205. Но перед заменой нужно сравнить не только габариты, а ещё зазор, точность, уплотнения, грузоподъёмность и конструкцию сепаратора.

Согласно ГОСТ 3189—2024, для диаметров отверстия от 20 до 495 мм, кратных пяти, код получают делением диаметра на 5. Для 10, 12, 15 и 17 мм используются коды 00, 01, 02, 03 соответственно. Для нестандартных и крупных диаметров действуют отдельные правила.

Какой подшипник выбрать в зависимости от нагрузки

Нагрузка относительно оси вращения бывает радиальной, осевой или комбинированной.

Радиальная нагрузка

Действует перпендикулярно оси вала — например, из-за веса вращающейся детали, натяжения ремня или усилия в зубчатой передаче.

• умеренная нагрузка и высокая скорость → радиальный шариковый подшипник;
• высокая радиальная нагрузка → цилиндрический роликовый;
• ограниченное монтажное пространство → игольчатый подшипник;
• высокая нагрузка при возможном перекосе → сферический роликовый;
• умеренная нагрузка с компенсацией перекоса → самоустанавливающийся шариковый.

Осевая нагрузка

Направлена вдоль вала — характерна для винтовых передач, вертикальных валов, насосов и редукторов с косозубыми или коническими шестернями.

• упорный шариковый подшипник — при преимущественно осевой нагрузке в пределах допустимой скорости;
• упорный роликовый — при высоком осевом усилии;
• радиально-упорный шариковый — когда осевая нагрузка идёт вместе с радиальной;
• конический роликовый — при высокой комбинированной нагрузке.

Одинарные радиально-упорные, конические и упорные подшипники обычно держат осевое усилие только в одну сторону. Для двусторонней фиксации нужна парная или двухрядная схема.

Комбинированная нагрузка

После выбора конструкции определяют размер подшипника: эквивалентную динамическую нагрузку P сопоставляют с базовой динамической грузоподъёмностью C, проверяют статическую грузоподъёмность C₀ и рассчитывают требуемый ресурс. При ударных и переменных нагрузках среднего значения недостаточно — нужно учитывать пиковые усилия и продолжительность каждого режима работы.

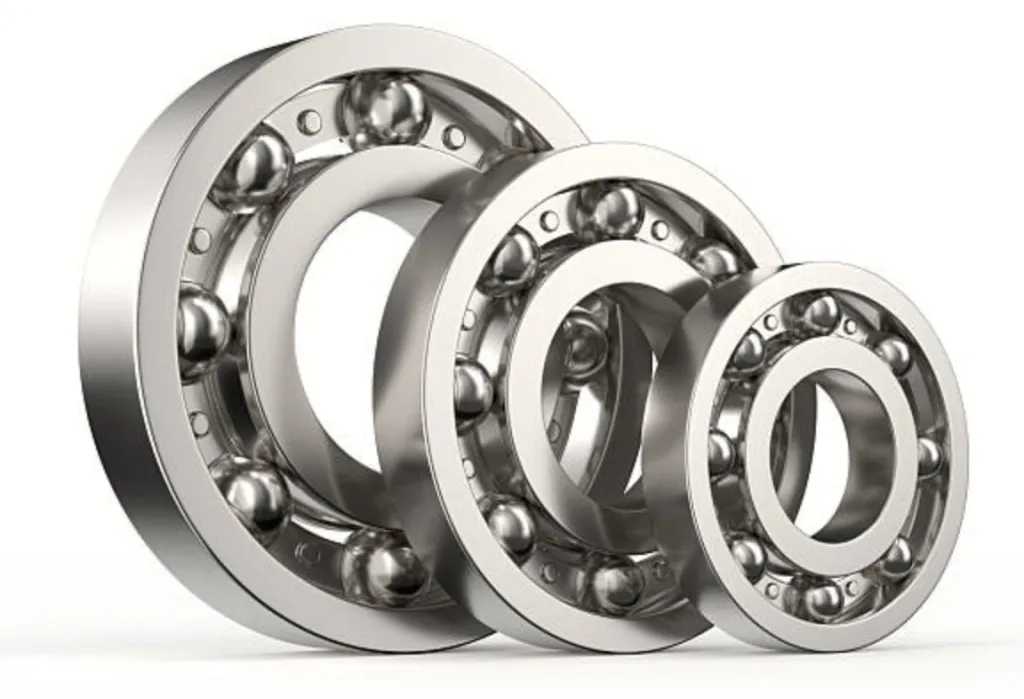

Скорость вращения: на что смотреть

Единого порога, после которого подшипник считается высокоскоростным, не существует — допустимая скорость зависит от типа и размера, точности изготовления, конструкции сепаратора, нагрузки, смазки и охлаждения. Эти факторы перечислены в официальных рекомендациях NTN по подбору подшипников.

Что стоит проверить:

1. Предельную скорость. Фактические обороты не должны превышать значение, заявленное производителем для конкретного исполнения и способа смазывания.
2. Тип тел качения. Радиальные и радиально-упорные шариковые подшипники обычно лучше держат высокие обороты. Среди роликовых — цилиндрические специального исполнения.
3. Уплотнения. Контактное уплотнение защищает подшипник от загрязнений, но добавляет трения и нагрева. Металлическая шайба даёт меньшее сопротивление, но хуже защищает от влаги и мелкой пыли.
4. Смазочный материал. Вязкость должна соответствовать скорости, нагрузке и температуре. Избыток пластичной смазки тоже может привести к перегреву.
5. Сепаратор. Материал, точность и конструкция влияют на допустимую скорость — у полимерных, стальных и латунных вариантов разные ограничения.
6. Предварительный натяг и зазор. Слишком малый рабочий зазор повышает трение и температуру, чрезмерный — снижает точность вращения и увеличивает вибрацию.

Для скоростных шпинделей, электродвигателей и других ответственных узлов важен не только предел оборотов, но и тепловой режим всего подшипникового узла в целом.

Температурный режим подшипника

Рабочая температура складывается из внешнего нагрева и тепла, выделяющегося внутри узла из-за трения. Даже при нормальной температуре среды подшипник может перегреваться из-за чрезмерной нагрузки, неподходящей смазки, малого зазора или слишком плотной посадки.

При подборе проверяют температурные ограничения:

• колец и тел качения;
• сепаратора;
• уплотнений;
• пластичной или жидкой смазки;
• защитных покрытий;
• соседних деталей и посадочных поверхностей.

При повышенной температуре смазка теряет вязкость и быстрее окисляется, а уплотнения могут затвердевать или разрушаться. Разница температур внутреннего и наружного колец дополнительно уменьшает рабочий зазор — в таких условиях иногда требуется подшипник исполнения C3 или C4, но это решение должно опираться на расчёт, а не на общее правило.

При низких температурах смазка густеет, растёт пусковой момент, а часть эластомерных уплотнений теряет гибкость. Для холодных помещений и наружного оборудования нужна низкотемпературная смазка и подходящий материал уплотнений.

Для высокотемпературных узлов применяют специальные подшипники с термически стабилизированными кольцами, соответствующим сепаратором и смазкой. Обычный закрытый подшипник нельзя превратить в высокотемпературный простой заменой смазки.

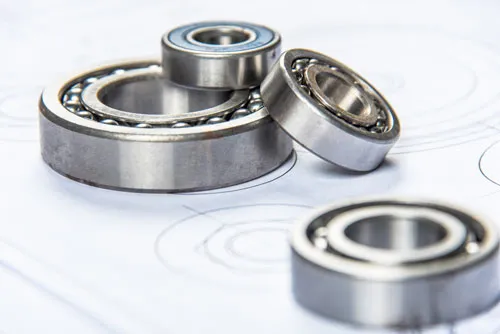

Типичные ошибки при подборе подшипника

• Выбор только по габаритам. Совпадение d, D и B не гарантирует взаимозаменяемость подшипников — грузоподъёмность, точность, зазор, конструкция сепаратора и допустимая скорость могут отличаться.
• Неполная расшифровка маркировки. Если учесть только основной номер и пропустить суффиксы, легко получить подшипник без нужных уплотнений, с другим зазором или неподходящим классом точности.
• Ошибочное понимание C3. Увеличенный зазор — не признак более высокого качества подшипника. При обычной посадке и невысокой температуре он способен вызвать шум, вибрацию и снижение точности вращения.
• Неправильное направление установки. Однорядные радиально-упорные и конические роликовые подшипники держат осевую нагрузку в определённую сторону — ошибка в ориентации пары нарушает фиксацию вала.
• Игнорирование пиковой нагрузки. Расчёт только по среднему значению не учитывает пуски, остановки, удары и кратковременные перегрузки — именно пиковые усилия чаще всего становятся причиной вмятин и раннего разрушения дорожек качения.
• Неподходящее уплотнение. Открытый подшипник без защиты быстро загрязняется в запылённом помещении, а контактные уплотнения могут давать лишний нагрев в высокоскоростном узле.
• Отсутствие минимальной нагрузки. Части роликовых и упорных подшипников для устойчивой работы нужна минимальная нагрузка — иначе тела качения проскальзывают относительно дорожек, что вызывает нагрев и повреждение поверхностей.
• Неправильная посадка. Избыточный натяг уменьшает зазор, слишком свободная посадка провоцирует проворачивание кольца. Посадку выбирают с учётом того, какое кольцо подшипника вращается относительно направления нагрузки.
• Игнорирование перекоса. Жёсткий подшипник нельзя ставить в узел с заметным прогибом вала или несоосностью посадочных мест — нагрузка распределится неравномерно и сконцентрируется на краях дорожек.
• Ошибки монтажа. Удары молотком, передача усилия через тела качения, загрязнённые посадочные поверхности и неправильный нагрев сокращают ресурс даже верно подобранного подшипника.

Краткий алгоритм выбора подшипника

1. Определить размеры посадочных мест.
2. Установить величину и направление нагрузок.
3. Учесть удары, вибрацию, перекос и режим работы.
4. Выбрать тип тел качения и конструкцию подшипника.
5. Рассчитать необходимую грузоподъёмность и ресурс.
6. Проверить допустимую скорость.
7. Определить рабочий внутренний зазор.
8. Подобрать уплотнения, сепаратор и способ смазывания.
9. Проверить температурные ограничения.
10. Сверить полную маркировку по каталогу производителя.

Если нужен аналог, лучше сразу дать специалисту полное обозначение старого подшипника, производителя, размеры d/D/B, фото маркировки, частоту вращения и описание условий эксплуатации. Чем точнее исходные данные — тем ниже риск ошибочной замены и преждевременного выхода оборудования из строя.
