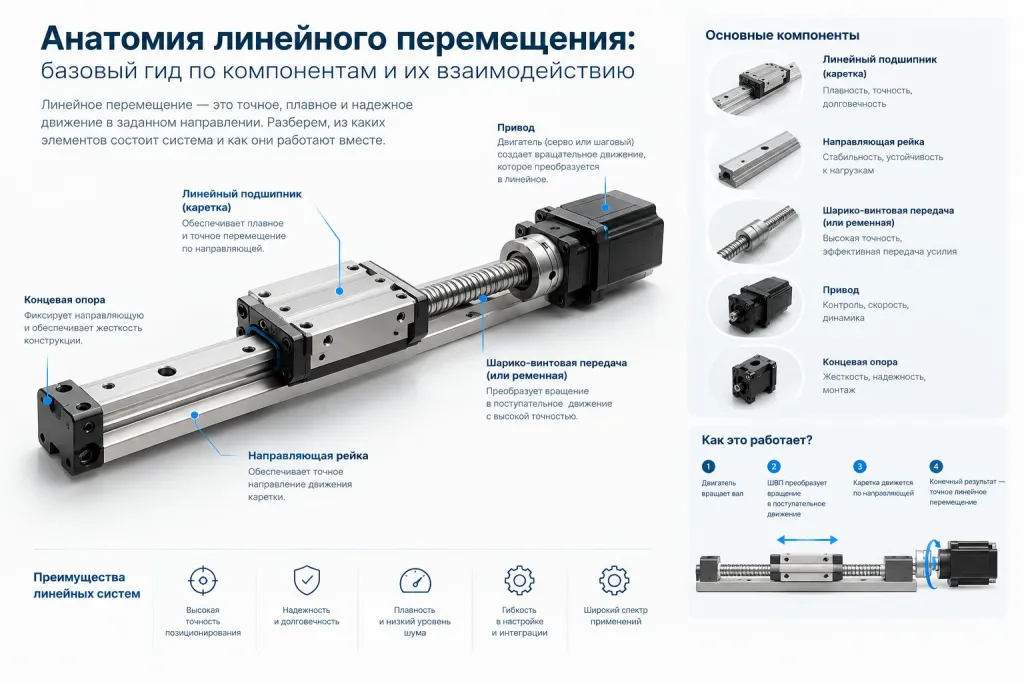

Анатомия линейного перемещения: базовый гид по компонентам и их взаимодействию
Любая система линейного перемещения состоит из четырёх функциональных блоков: направляющих, привода, механической передачи и системы управления. Архитектуру выбирают по ходу, нагрузке, требуемой точности и компоновке машины, а главный вопрос при проектировании: остаётся привод неподвижным или едет вместе с кареткой.
Что такое система линейного перемещения
Система линейного перемещения позволяет узлам машины двигаться прямолинейно. Часто она выполняет роль суппорта станка. Если объединить в одном устройстве линейные направляющие, механическую передачу и приводной двигатель с блоками питания и управления, получится полноценная система.
Механическую часть нередко делают отдельным узлом: линейным модулем или линейным столом. Тогда двигатель и контроллер подбирает заказчик. Для закупщика это означает выбор между набором отдельных компонентов и почти готовой одно- или многокоординатной системой, которая сокращает время монтажа.
Четыре ключевых элемента
Направляющие
Линейные направляющие задают траекторию и воспринимают вес, боковые силы и моменты. От их выбора зависят грузоподъёмность, ресурс, точность позиционирования и ремонтопригодность узла.
- Профильные рельсовые направляющие качения: закалённый стальной рельс и каретка с циркулирующими шариками или роликами. В современном станкостроении это самое распространённое решение.
- Направляющие скольжения («ласточкин хвост», плоские): металл скользит по металлу, часто с антифрикционными покрытиями или смазкой.
- Направляющие на кулачковых роликах или подшипниках скольжения: каретка движется внутри внешнего рельса, такие решения встречаются в салазках линейного перемещения.
В любой паре есть то, что движется (каретка, гайка, втулка), и то, по чему оно движется (рельс, вал, винт).
Привод
Привод создаёт вращение или усилие. Чаще всего это шаговый двигатель, сервопривод или линейный двигатель. Модули выпускают с адаптерами под разные типы двигателей, поэтому совместимость двигателя с системой управления проверяют до заказа.
Механическая передача
Передача превращает вращение двигателя в поступательное движение. Применяют ременную, винтовую, реечную и цепную передачи, а также линейный двигатель, где механической передачи нет вовсе.
Шарико-винтовая передача (ШВП) состоит из винта и шариковой гайки. Шарики уменьшают трение и дают точное преобразование вращения в движение. В классической схеме вращается винт, а подвижным элементом служит гайка ШВП: она движется вдоль вращающегося винта и тянет за собой стол, каретку или портал. Для менее скоростных и менее точных задач используют трапецеидальный винт с гайкой, его выбирают по скорости, точности и рабочему циклу.
У классической схемы есть ограничение: чем длиннее винт, тем ниже его критическая скорость, при которой он входит в резонанс, вибрирует и начинает «хлестать». На очень длинных ходах применяют обратную схему: винт остаётся неподвижным, а вращается гайка, которую приводит в движение отдельный привод, например зубчатый ремень или шестерня. Ограничение по критической скорости винта при этом снимается, но конструкция усложняется: нужны дополнительные подшипники узла гайки и жёсткие допуски на её биение.
Система управления
Сюда входят контроллер, драйвер, блок питания и датчики обратной связи. В типовом узле вместе с механикой работают опоры, муфта, защита и смазка. Без обратной связи (энкодер, концевые датчики) система не гарантирует позиционирование, поэтому датчики закладывают на этапе проектирования.
Как компоненты взаимодействуют
Цепочка выглядит так: контроллер формирует команду, драйвер подаёт питание на двигатель, муфта передаёт момент на винт или шкив, передача преобразует вращение в линейное движение, а направляющие удерживают траекторию и принимают нагрузки.

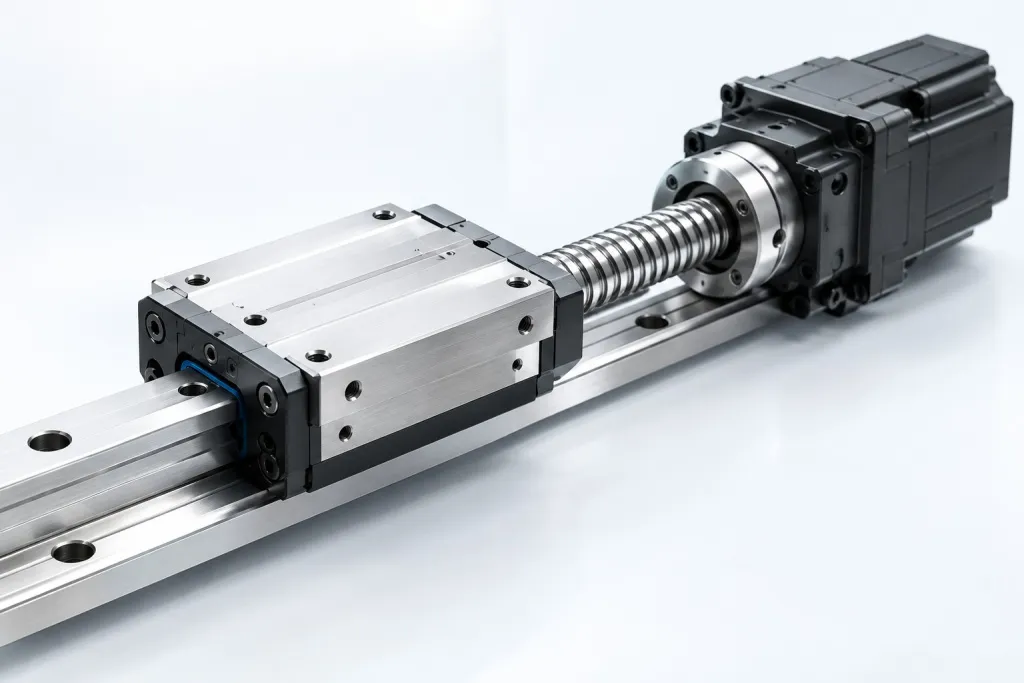

Типовой линейный модуль с ШВП объединяет в одном корпусе винт, направляющую с кареткой, подшипниковые опоры и фланец под двигатель. Он компактен и прост в монтаже. Если важны нагрузки и моменты, добавляют каретки или параллельные направляющие. Из нескольких модулей собирают двух- и трёхкоординатные системы, в том числе портальные.
Фиксированный привод и движущаяся каретка
Терминология в источниках не едина, поэтому ниже приведено инженерное разграничение, удобное на практике. Оно опирается на принцип работы компонентов, а не на единый стандарт.
| Параметр | Привод неподвижен, двигается каретка | Привод движется вместе с кареткой |
|---|---|---|
| Где двигатель | На станине, рядом с модулем | На каретке или на подвижном узле |
| Масса подвижной части | Ниже: двигается только каретка с грузом | Выше: добавляется масса двигателя и кабелей |
| Динамика | Выше ускорения | Ниже ускорения |
| Кабели | Не движутся, простая прокладка | Нужна кабельная цепь |
| Типичная передача | ШВП с вращающимся винтом, ремень, рейка с приводом на раме | Рейка или ремень с двигателем на каретке |
| Длинный ход | Ограничен винтом: критическая скорость, прогиб | Подходит для рейки, ход можно наращивать |

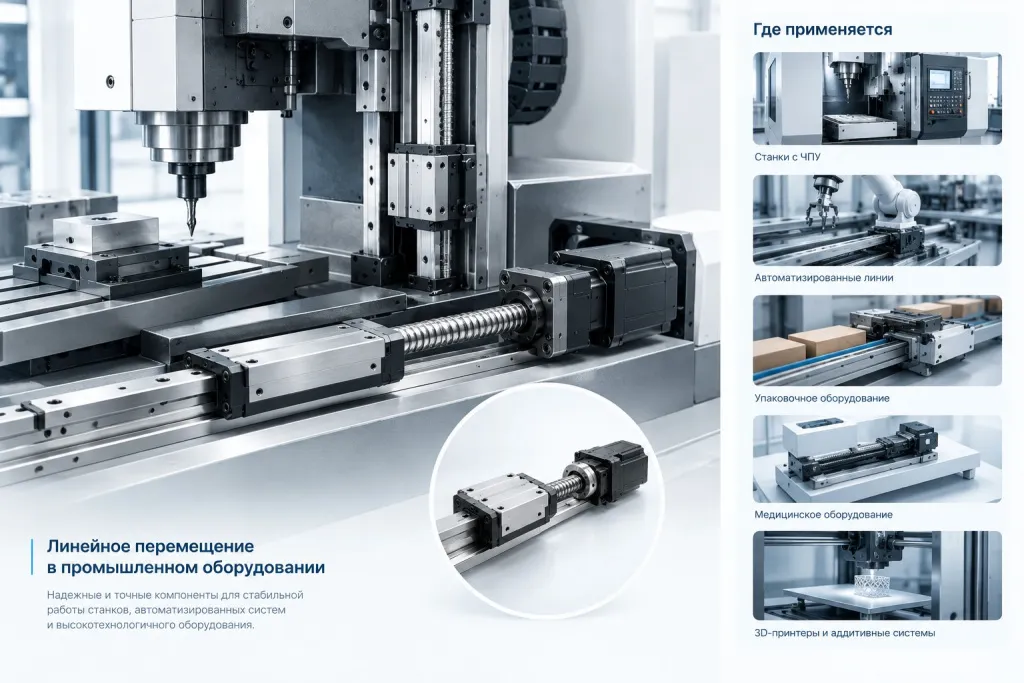

| Типичное применение | Станки, дозаторы, оптика, измерительные столы | Портальные системы, длинные оси |
Пример: в модуле с ШВП и неподвижным двигателем винт вращается в опорах, а гайка с кареткой перемещается вдоль него. В реечных модулях с наружной кареткой механический привод встроен в узел, а рейку можно стыковать, поэтому длина хода ограничена слабее, чем у винта.
Как выбрать архитектуру
Исходите из пяти данных: хода, нагрузки, точности, скорости и среды. Базовая структура системы остаётся одинаковой, а её состав определяют именно эти параметры.
- Короткий ход, высокая точность, компактность: модуль с ШВП и неподвижным двигателем, рельсовые направляющие качения.
- Малая нагрузка, умеренные требования к точности, нужна экономия: ременная передача или трапецеидальный винт.
- Длинный ход (метры): рейка с шестернёй или ремень. Винт на длинных ходах теряет жёсткость и скорость.
- Высокие моменты и вылет: две параллельные направляющие или несколько кареток.
- Загрязнённая среда (пыль, стружка): добавьте гофрозащиту или кожухи и продумайте смазку.
- Многоосевая задача: портальная или консольная сборка из унифицированных модулей.
Для закупщика полезен список вопросов поставщику: допустимые динамические нагрузки и моменты, повторяемость, минимальный и максимальный ход, тип двигателя на фланце, наличие защиты и схема смазки. Подобрать компоненты можно в каталоге систем линейного перемещения.
Частые ошибки новичков
- Выбирают направляющие только по статической нагрузке и забывают про моменты и динамику.
- Игнорируют массу двигателя на подвижной части.
- Берут ШВП на очень длинный ход без проверки прогиба и критической скорости.
- Не закладывают датчики и защиту на этапе проектирования, а затем дорабатывают узел.
Эта схема служит стартовой рамкой. Для финального расчёта сверяйтесь с каталогами производителей и методиками конкретных серий.
