Линейная направляющая задаёт траекторию движения для каретки, стола или портала. Это закалённый стальной рельс со шлифованными дорожками качения. По ним движется каретка, в которой циркулируют шарики или ролики. Узел держит нагрузку со всех направлений и сохраняет точность хода на всей длине оси.
В каталоге ООО «Ладога ру» больше 350 позиций. Здесь есть рельсовые линейные направляющие разных типов и размеров и комплектующие для направляющих. Компания работает в Минске и поставляет продукцию предприятиям по всей Беларуси.
Чем рельсовая направляющая лучше вала
Вал с линейными подшипниками – простое и недорогое решение для лёгких осей. Но вал прогибается под нагрузкой, а втулка не держит крутящий момент. У профильного рельса таких ограничений нет. Он крепится к станине болтами по всей длине и не прогибается. Каретка воспринимает радиальную, обратную и боковую нагрузку, а также опрокидывающие моменты.
Поэтому рельсовые направляющие ставят там, где нужны жёсткость, точность и большая грузоподъёмность при небольшой высоте узла. На одну ось обычно ставят два параллельных рельса с одной или двумя каретками на каждом.
Где применяют
- Фрезерные, токарные, шлифовальные и обрабатывающие центры с ЧПУ.
- Станки лазерного, плазменного и гидроабразивного раскроя.
- Деревообрабатывающие станки и раскроечные центры.
- Порталы, манипуляторы и промышленные роботы.
- Сборочные и упаковочные линии, транспортные системы.
- Литьевые машины и прессовое оборудование.
- Медицинская, измерительная и полупроводниковая техника.
- Гравёры, плоттеры и 3D-принтеры.
Виды направляющих в каталоге
По телам качения направляющие делятся на шариковые и роликовые.
- Шариковые – универсальный вариант. Каретка идёт легко, с низким трением, и подходит для высоких скоростей. Такие направляющие ставят в большинство станков и автоматических систем.
- Роликовые – для тяжёлых нагрузок. Цилиндрические ролики касаются дорожки по линии, а не в точке. Жёсткость и грузоподъёмность у них заметно выше, чем у шариковых того же размера. Их выбирают для тяжёлых станков, обрабатывающих центров и прессов.
По профилю и размеру в каталоге есть:
- Стандартные рельсы высокой грузоподъёмности серии HGR шириной 15–65 мм. В наличии исполнения с креплением сверху и снизу, двух классов точности.
- Низкопрофильные рельсы серии EGR шириной 15–30 мм. Они ниже стандартных и экономят место по высоте.
- Миниатюрные рельсы MGNR и широкие миниатюрные MGWR шириной 7–15 мм. Подходят для приборов, медицинской техники, 3D-печати и лёгкой автоматики.
- Роликовые рельсы серии RGR шириной 25–65 мм для тяжёлых осей.
- Шариковые и роликовые рельсы промышленного стандарта разных типоразмеров и длин, всего свыше 300 позиций.
Стандартные рельсы поставляются длиной до 4000 мм, миниатюрные – 600 и 1000 мм. Рельс можно укоротить под нужную длину оси.
Комплектующие

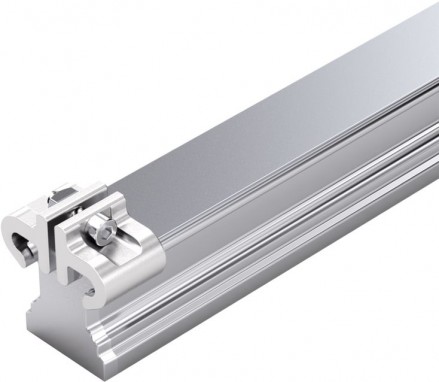

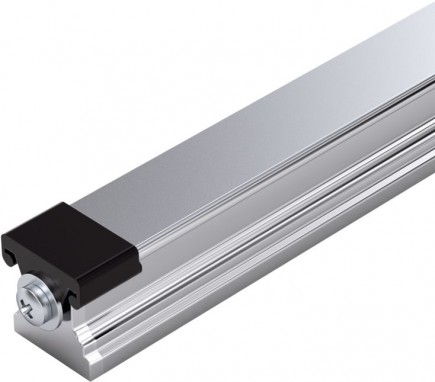

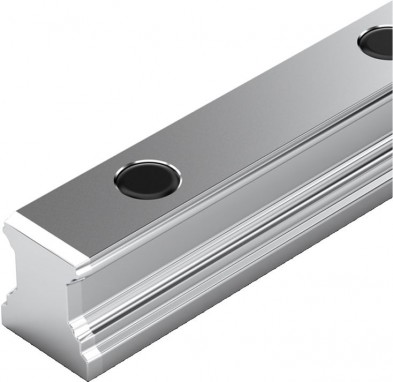

Для монтажа и обслуживания направляющих нужны дополнительные детали. Заглушки закрывают крепёжные отверстия рельса, чтобы стружка не забивала их и не царапала уплотнения кареток. Защитные ленты, скребки, уплотнения и смазочные элементы продлевают ресурс узла в пыльных и грязных условиях. Все эти детали есть в разделе комплектующих.
Преимущества рельсовых направляющих
- Высокая точность и повторяемость позиционирования.
- Большая грузоподъёмность при компактной высоте.
- Восприятие нагрузок и моментов со всех направлений.
- Высокая жёсткость, а с преднатягом каретки – практически без люфта.
- Низкое трение, плавный ход и работа на высоких скоростях.
- Неограниченная длина хода при стыковке рельсов.
- Взаимозаменяемость кареток и рельсов в пределах серии.
- Долгий срок службы при регулярной смазке.
Как подобрать направляющую
- Оцените нагрузку на ось, её направление и моменты, особенно при консольной установке.
- Выберите тип: шариковый – для скорости и универсальных задач, роликовый – для тяжёлых нагрузок и максимальной жёсткости.
- Определите типоразмер по ширине рельса. Он должен совпадать с типоразмером каретки.
- Учтите высоту узла. Если места мало, берите низкопрофильную или миниатюрную серию.
- Выберите класс точности и преднатяг под требования оборудования.
- Рассчитайте длину рельса с учётом хода, длины каретки и мест крепления.
- Решите, как будете крепить рельс к станине: сверху или снизу.
Если вы меняете направляющую в работающем станке, пришлите маркировку рельса и каретки, фото или чертёж. Менеджер подберёт совместимую модель или полный аналог.
