Шарико-винтовая передача (ШВП) превращает вращение вала двигателя в точное поступательное движение. Она двигает столы, суппорты, порталы и каретки в станках и автоматическом оборудовании. От ШВП зависят скорость подачи, точность позиционирования и жёсткость оси.
В каталоге «Ладога ру» собраны все основные элементы передачи: винты ШВП, гайки ШВП и опоры ШВП. Из них можно собрать новую ось или заменить изношенную деталь в уже работающем узле. Компания работает в Минске и поставляет продукцию предприятиям по всей Беларуси.
Как работает шарико-винтовая передача
Передача состоит из винта, гайки и шариков между ними. Винт и гайка не трутся друг о друга: нагрузку передают шарики, которые катятся по винтовым канавкам. Дойдя до края гайки, шарики через возвратный канал снова попадают в рабочую зону. Так трение скольжения заменяется трением качения.
Поэтому КПД ШВП достигает 90% и выше. У обычного винта с трапецеидальной резьбой он в несколько раз ниже. Передаче нужен двигатель меньшей мощности, она меньше греется и медленнее изнашивается. Гайка движется плавно, без рывков даже на малой скорости, а люфт можно свести к минимуму.
Где применяют ШВП
- Фрезерные, токарные, шлифовальные и сверлильные станки с ЧПУ.
- Лазерные, плазменные и гидроабразивные установки раскроя.
- Гравировальные станки, плоттеры и 3D-принтеры.
- Термопластавтоматы и пресс-формы.
- Промышленные роботы, манипуляторы и позиционеры.
- Упаковочное и сборочное оборудование.
- Подъёмные столы, электрические линейные приводы и актуаторы.
- Измерительные машины и лабораторные стенды.
Из чего состоит комплект

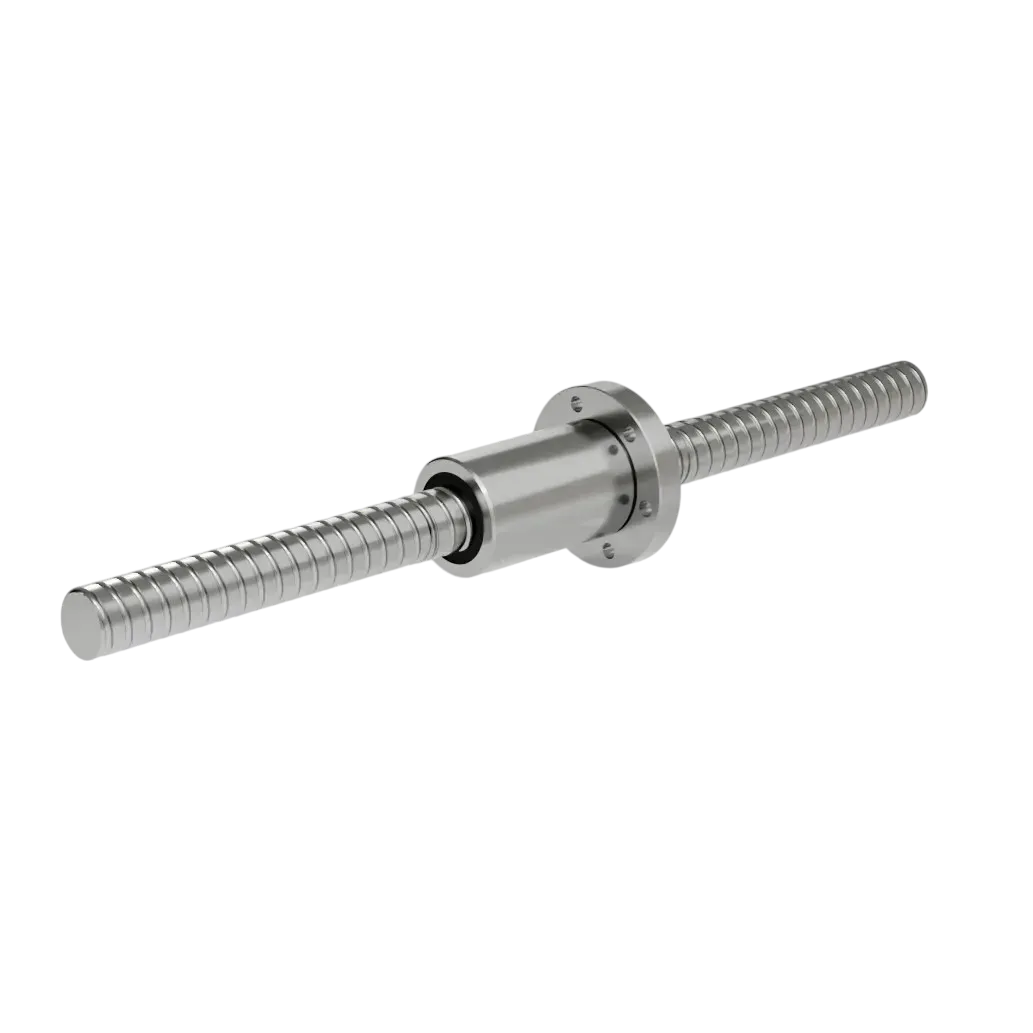

Винт ШВП – закалённый стальной вал со шлифованной или накатанной винтовой канавкой. В каталоге есть винты серии SCR диаметром 16, 20, 25, 32, 40, 50 и 63 мм с шагом 5 и 10 мм. Маркировка читается просто: в обозначении SCR1605 цифры 16 – диаметр винта в миллиметрах, 05 – шаг, то есть перемещение гайки за один оборот. Чем меньше шаг, тем точнее позиционирование и выше усилие. Чем шаг больше, тем быстрее движется ось.
Гайка ШВП – корпус с дорожками качения и системой возврата шариков. В каталоге представлены гайки двух серий:
- SFU – фланцевые гайки с одной рабочей зоной. Это универсальный вариант для станков и приводов общего назначения.
- SFI – компактные фланцевые гайки с внутренним возвратом шариков. Есть исполнения с круглым фланцем и с фланцем со срезанными гранями. Срезанный фланец помогает уместить гайку в тесный узел.
Опоры ШВП удерживают концы винта, держат осевую нагрузку и не дают винту бить при вращении. Обычно на одном конце ставят фиксированную опору, на другом – плавающую:
- BK – фиксированная опора в прямоугольном корпусе. Внутри пара радиально-упорных подшипников, которая держит осевую нагрузку в обе стороны.
- BF – плавающая опора в прямоугольном корпусе. Даёт винту свободно удлиняться при нагреве.
- FK – фиксированная опора с круглым фланцем для торцевого крепления.
- FF – плавающая опора с фланцем, пара для FK.
Опоры выпускаются под концы винта диаметром от 10 до 30 мм. Типоразмер опоры подбирают по диаметру обработанной шейки винта.
Преимущества ШВП
- Высокий КПД и малые потери на трение.
- Точное и повторяемое позиционирование.
- Плавный ход без скачков на любой скорости.
- Минимальный люфт, а с преднатягом он почти нулевой.
- Большая осевая грузоподъёмность при компактных размерах.
- Низкий нагрев и долгий срок службы.
- Работа на высоких скоростях подачи.
- Обслуживание сводится к своевременной смазке и защите от загрязнений.
Как подобрать ШВП
- Определите длину хода и полную длину винта с учётом гайки и опор.
- Выберите диаметр по нагрузке и длине. Длинному винту нужен больший диаметр, иначе он будет прогибаться и вибрировать на высоких оборотах.
- Подберите шаг под задачу: малый – для точности и усилия, большой – для скорости.
- Подберите гайку под диаметр и шаг винта. Тип фланца выбирайте по месту под установку.
- Подберите пару опор, фиксированную и плавающую, под диаметр шеек винта и способ крепления к раме.
- Подумайте о защите. На станках со стружкой и пылью винт закрывают гофрой или телескопическим кожухом.
Чтобы гайка и опоры подошли к винту, концы винта обрабатывают под выбранные опоры. Если нужен винт определённой длины или замена детали в работающем станке, пришлите размеры, фото или чертёж. Менеджер подберёт совместимые винт, гайку и опоры.
Почему стоит заказать у нас
- Винты, гайки и опоры ШВП в одном каталоге – комплект собирается без поиска совместимых деталей.
- Подшипники для опор ШВП, линейные направляющие, каретки, валы и линейные подшипники – для сборки всей оси.
- Подбор по маркировке, размерам и чертежам.
- Консультация по выбору диаметра, шага и типа опор.
- Работаем с юридическими лицами по безналичному расчёту.
- Доставляем по всей Беларуси.
