Линейный подшипник CLB14UU FLI – компактная закрытая линейная шариковая втулка серии CLB для вала диаметром 14 мм. Серия отличается тонкой стенкой: при валу 14 мм наружный диаметр составляет 21 мм, а радиальная высота сечения – всего 3,5 мм, поэтому втулка встаёт в лёгкие каретки и узлы с ограниченными габаритами. Обозначение UU указывает на двусторонние уплотнения. Производитель – FLI (Франция).
Технические характеристики

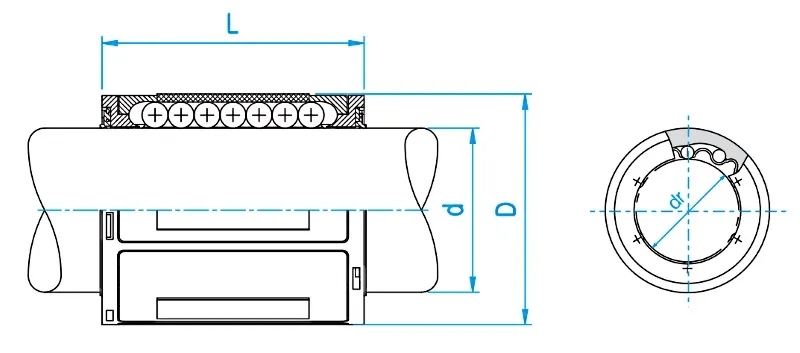

- Внутренний диаметр d (под вал): 14 мм
- Наружный диаметр D: 21 мм
- Длина L: 28 мм
- Радиальная высота сечения: 3,5 мм
- Динамическая грузоподъёмность C: 680 Н (около 69 кгс)
- Статическая грузоподъёмность C0: 480 Н (около 49 кгс)
- Количество рядов шариков (дорожек рециркуляции): 5
- Допуск внутреннего диаметра: 0/-9 мкм
- Вес: 0,02 кг
- Исполнение: закрытое, без фланца, с уплотнениями UU с двух сторон
Конструкция и материал
Гильза втулки – из закалённой хромистой подшипниковой стали с точным шлифованием, внутри – сепаратор с замкнутыми дорожками и шарики из стали того же класса. Шарики распределены по 5 замкнутым дорожкам рециркуляции – при движении нагруженные шарики переходят в обратный канал и возвращаются в рабочую зону. Суффикс UU означает резиновые уплотнения с обеих сторон: они удерживают смазку внутри и не пускают к шарикам пыль и стружку. Тонкостенная гильза требует жёсткого посадочного отверстия: именно корпус придаёт ей окончательную геометрию. Перед запуском во втулку закладывают рабочую консистентную смазку или используют масло для лёгких скоростных осей.
Область применения
Втулка CLB14UU предназначена для узлов, где вал закреплён по концам в опорах: фрезерные и гравировальные станки с ЧПУ, порталы плазменной и лазерной резки, упаковочное оборудование, манипуляторы и пневмоприводы с направляющими. Для работы нужен закалённый шлифованный вал 14 мм твёрдостью не ниже 58 HRC с допуском h6 или g6 – только на таком валу втулка обеспечивает заявленную грузоподъёмность и ресурс.
Монтаж и обслуживание
Втулку запрессовывают в отверстие корпуса 21 мм с допуском H7 или J7 через оправку по торцу гильзы, без ударов и перекоса. Осевую фиксацию выполняют прижимной крышкой, стопорными кольцами по торцам или фиксирующим составом – выбор зависит от конструкции каретки. На вал устанавливают не менее двух втулок с разносом. Смазку пополняют периодически; ресурс рассчитывайте по динамической грузоподъёмности C с учётом скорости и длины хода.
Покупайте линейный подшипник CLB14UU FLI в Минске – подскажем по совместимости, подберём вал и опоры нужного диаметра.
