Линейный подшипник KBKC8 FLI – удлинённая линейная шариковая втулка европейской серии (ISO 10285) с центральным квадратным фланцем для вала диаметром 8 мм. Фланец расположен посередине корпуса длиной 46 мм, поэтому нагрузка распределяется на обе половины втулки равномерно, а сама втулка крепится к плите винтами без отдельного корпуса. Производитель – FLI (Франция).

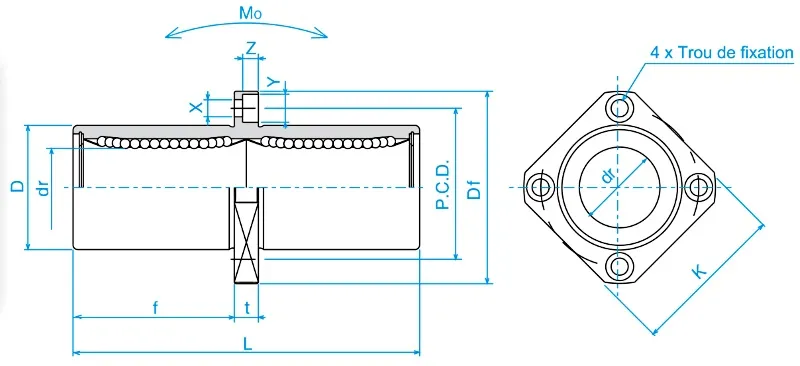

Технические характеристики
- Внутренний диаметр d (под вал): 8 мм
- Наружный диаметр D: 16 мм
- Длина L: 46 мм
- Квадратный фланец, сторона K: 25 мм
- Диаметр фланца Df: 32 мм
- Толщина фланца t: 5 мм
- Диаметр окружности крепёжных отверстий P.C.D.: 24 мм
- Крепёжные отверстия с цековкой (отверстие x цековка x глубина): 3,5 x 6 x 3,1 мм, под винты M3
- Расстояние от торца до фланца l: 20,5 мм
- Динамическая грузоподъёмность C: 421 Н (около 43 кгс)
- Статическая грузоподъёмность C0: 804 Н (около 82 кгс)
- Допустимый статический момент M0: 4,3 Н·м
- Количество рядов шариков (дорожек рециркуляции): 4
- Эксцентриситет (радиальное биение): не более 15 мкм
- Допуск внутреннего диаметра: 0/-9 мкм
- Допуск наружного диаметра: 0/-13 мкм
- Вес: 0,051 кг
- Исполнение: закрытое, с центральным квадратным фланцем
Конструкция и материал
Гильза втулки – из закалённой хромистой подшипниковой стали с точным шлифованием, внутри – сепаратор с замкнутыми дорожками и шарики из стали того же класса. Шарики распределены по 4 замкнутым дорожкам рециркуляции – при движении нагруженные шарики переходят в обратный канал и возвращаются в рабочую зону. Наличие и тип торцевых уплотнений (без уплотнений или UU) уточняйте при оформлении заказа – обозначение приведено без суффикса. Фланец жёстко соединён с гильзой, поэтому положение крепёжных отверстий относительно оси задано при изготовлении и не требует подгонки. Наружная цилиндрическая часть служит центрирующим пояском при посадке в отверстие плиты. Эксцентриситет не превышает 15 мкм, что обеспечивает стабильный зазор и плавный ход. Перед монтажом рекомендуется нанести рабочую консистентную смазку.
Область применения
Фланцевая втулка KBKC8 удобна там, где нет места под отдельный корпус или нужна быстрая сборка: настольные фрезерные станки с ЧПУ, 3D-принтеры, лазерные граверы, упаковочные и этикетировочные автоматы, измерительная оснастка. Крепление через фланец сокращает число деталей каретки и упрощает обработку плиты – достаточно сквозного отверстия и резьбовых отверстий по P.C.D. Втулка рассчитана на калёный шлифованный вал 8 мм (твёрдость от 58 HRC, допуск h6 или g6): на сыром или незакалённом валу шарики быстро вырабатывают дорожку.
Монтаж и обслуживание
Центрирующую часть втулки диаметром 16 мм устанавливают в отверстие плиты с допуском H7, после чего фланец притягивают винтами M3 с равномерной затяжкой крест-накрест. Привалочная поверхность плиты должна быть ровной и перпендикулярной оси отверстия – перекос фланца передаётся на шарики и сокращает ресурс. Удлинённая втулка с двумя блоками шариков сама воспринимает заметный опрокидывающий момент, но для широкой каретки на каждый вал ставят две втулки с разносом. Смазку пополняют периодически в зависимости от интенсивности работы; при расчёте ресурса ориентируйтесь на динамическую грузоподъёмность C с учётом скорости, длины хода и чистоты среды.
Покупайте линейный подшипник KBKC8 FLI в Минске – поможем подобрать вал, опоры и корпус под вашу конструкцию.
