Линейный подшипник LMK30E FLI – линейная шариковая втулка серии LMK с квадратным фланцем на торце для вала диаметром 30 мм. Фланец со стороной 58 мм и четырьмя отверстиями под винты позволяет крепить втулку прямо к подвижной плите или кронштейну без расточки посадочного корпуса. Производитель – FLI (Франция).

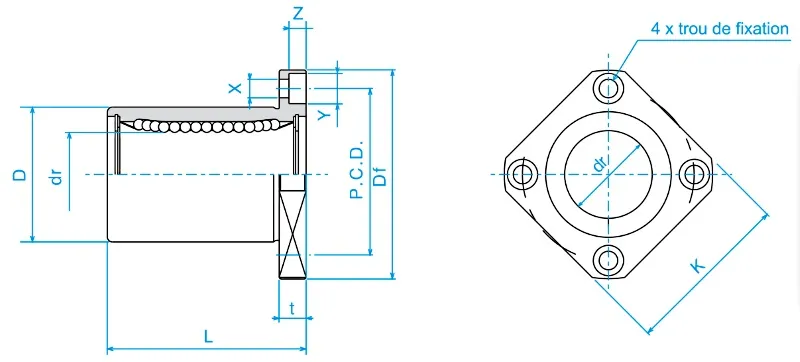

Технические характеристики
- Внутренний диаметр d (под вал): 30 мм
- Наружный диаметр D: 45 мм
- Длина L: 64 мм
- Квадратный фланец, сторона K: 58 мм
- Диаметр фланца Df: 74 мм
- Толщина фланца t: 10 мм
- Диаметр окружности крепёжных отверстий P.C.D.: 60 мм
- Крепёжные отверстия с цековкой (отверстие x цековка x глубина): 6,6 x 11 x 6,1 мм, под винты M6
- Динамическая грузоподъёмность C: 1600 Н (около 163 кгс)
- Статическая грузоподъёмность C0: 2800 Н (около 286 кгс)
- Количество рядов шариков (дорожек рециркуляции): 6
- Вес: 0,375 кг
- Исполнение: закрытое, с квадратным торцевым фланцем
Конструкция и материал
Гильза втулки – из закалённой хромистой подшипниковой стали с точным шлифованием, внутри – сепаратор с замкнутыми дорожками и шарики из стали того же класса. Шарики распределены по 6 замкнутым дорожкам рециркуляции – при движении нагруженные шарики переходят в обратный канал и возвращаются в рабочую зону. В обозначении нет суффикса уплотнений, поэтому исполнение торцевых манжет (открытое или UU) уточняйте у менеджера при заказе. Фланец жёстко соединён с гильзой, поэтому положение крепёжных отверстий относительно оси задано при изготовлении и не требует подгонки. Наружная цилиндрическая часть служит центрирующим пояском при посадке в отверстие плиты. Перед монтажом рекомендуется нанести рабочую консистентную смазку.
Область применения
Фланцевая втулка LMK30E удобна там, где нет места под отдельный корпус или нужна быстрая сборка: промышленные станки и обрабатывающие центры, порталы большого формата, прессовая и штамповочная оснастка, термопластавтоматы, загрузочные системы. Крепление через фланец сокращает число деталей каретки и упрощает обработку плиты – достаточно сквозного отверстия и резьбовых отверстий по P.C.D. Втулка рассчитана на калёный шлифованный вал 30 мм (твёрдость от 58 HRC, допуск h6 или g6): на сыром или незакалённом валу шарики быстро вырабатывают дорожку.
Монтаж и обслуживание
Центрирующую часть втулки диаметром 45 мм устанавливают в отверстие плиты с допуском H7, после чего фланец притягивают винтами M6 с равномерной затяжкой крест-накрест. Привалочная поверхность плиты должна быть ровной и перпендикулярной оси отверстия – перекос фланца передаётся на шарики и сокращает ресурс. На вал устанавливают не менее двух втулок с разносом либо одну удлинённую втулку того же диаметра. Смазку пополняют периодически в зависимости от интенсивности работы; при расчёте ресурса ориентируйтесь на динамическую грузоподъёмность C с учётом скорости, длины хода и чистоты среды.
Покупайте линейный подшипник LMK30E FLI в Минске – поможем подобрать вал, опоры и корпус под вашу конструкцию.
