Линейный подшипник LMT30E FLI – линейная шариковая втулка серии LMT с усечённым торцевым фланцем для вала диаметром 30 мм. У круглого фланца диаметром 74 мм срезаны две стороны, поэтому узел получается узким: втулки можно ставить ближе друг к другу и к стенкам каретки, сохраняя крепление винтами через фланец. Производитель – FLI (Франция).
Технические характеристики
- Внутренний диаметр d (под вал): 30 мм
- Наружный диаметр D: 45 мм
- Длина L: 64 мм
- Диаметр фланца D1: 74 мм
- Толщина фланца H: 10 мм

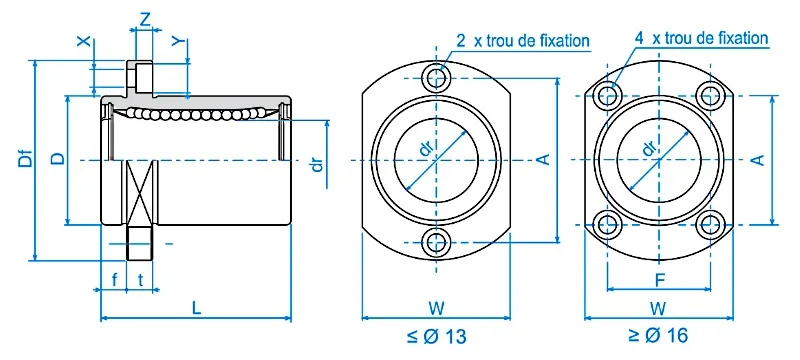

- Размеры усечённого фланца по чертежу: W – 51 мм, A – 49 мм
- Размер F: 35 мм
- Установочные отверстия (d1 x d2 x h): 6,6 x 11 x 6,1 мм, под винты M6
- Динамическая грузоподъёмность C: 1570 Н (около 160 кгс)
- Статическая грузоподъёмность C0: 2740 Н (около 279 кгс)
- Количество рядов шариков (дорожек рециркуляции): 6
- Эксцентриситет (радиальное биение): не более 15 мкм
- Допуск внутреннего диаметра: 0/-10 мкм
- Допуск наружного диаметра: 0/-19 мкм
- Вес: 0,388 кг
- Исполнение: закрытое, с усечённым торцевым фланцем
Конструкция и материал
Наружная гильза изготовлена из закалённой подшипниковой стали и прошлифована, внутри установлен сепаратор, который направляет шарики из хромистой подшипниковой стали. Шарики распределены по 6 замкнутым дорожкам рециркуляции – при движении нагруженные шарики переходят в обратный канал и возвращаются в рабочую зону. В обозначении нет суффикса уплотнений, поэтому исполнение торцевых манжет (открытое или UU) уточняйте у менеджера при заказе. Фланец жёстко соединён с гильзой, поэтому положение крепёжных отверстий относительно оси задано при изготовлении и не требует подгонки. Наружная цилиндрическая часть служит центрирующим пояском при посадке в отверстие плиты. Эксцентриситет не превышает 15 мкм, что обеспечивает стабильный зазор и плавный ход. Перед запуском во втулку закладывают рабочую консистентную смазку или используют масло для лёгких скоростных осей.
Область применения
Фланцевая втулка LMT30E удобна там, где нет места под отдельный корпус или нужна быстрая сборка: металлообрабатывающие станки, крупногабаритные линейные модули, оборудование для производства стройматериалов, штамповочные линии. Крепление через фланец сокращает число деталей каретки и упрощает обработку плиты – достаточно сквозного отверстия и резьбовых отверстий по P.C.D. Для работы нужен закалённый шлифованный вал 30 мм твёрдостью не ниже 58 HRC с допуском h6 или g6 – только на таком валу втулка обеспечивает заявленную грузоподъёмность и ресурс.
Монтаж и обслуживание
Центрирующую часть втулки диаметром 45 мм устанавливают в отверстие плиты с допуском H7, после чего фланец притягивают винтами M6 с равномерной затяжкой крест-накрест. Привалочная поверхность плиты должна быть ровной и перпендикулярной оси отверстия – перекос фланца передаётся на шарики и сокращает ресурс. На вал устанавливают не менее двух втулок с разносом либо одну удлинённую втулку того же диаметра. Смазку пополняют периодически в зависимости от интенсивности работы; при расчёте ресурса ориентируйтесь на динамическую грузоподъёмность C с учётом скорости, длины хода и чистоты среды.
Покупайте линейный подшипник LMT30E FLI в Минске – поможем собрать комплект для линейной оси: вал, опоры, корпуса и втулки.
