Линейный подшипник SM60W FLI – удлинённая закрытая линейная шариковая втулка серии SM для вала диаметром 60 мм. По сути это две стандартные втулки в общем корпусе длиной 209 мм: одна деталь заменяет пару втулок, исключает их несоосность и даёт заметно большую грузоподъёмность и сопротивление опрокидывающему моменту. Производитель – FLI (Франция).

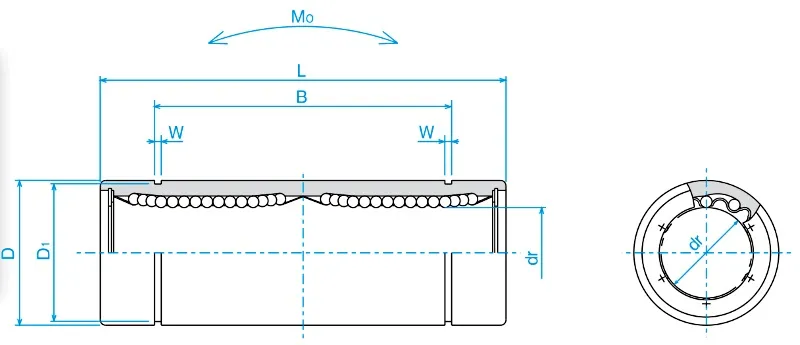

Технические характеристики
- Внутренний диаметр d (под вал): 60 мм
- Наружный диаметр D: 90 мм
- Длина L: 209 мм
- Расстояние между канавками под стопорные кольца B: 170 мм
- Диаметр канавок D1: 86,5 мм
- Ширина канавки W: 3,15 мм
- Динамическая грузоподъёмность C: 7550 Н (около 770 кгс)
- Статическая грузоподъёмность C0: 20000 Н (около 2039 кгс)
- Допустимый статический момент M0: 530 Н·м
- Количество рядов шариков (дорожек рециркуляции): 6
- Эксцентриситет (радиальное биение): не более 30 мкм
- Допуск внутреннего диаметра: 0/-20 мкм
- Допуск наружного диаметра: 0/-25 мкм
- Вес: 3,5 кг
- Исполнение: закрытое, без фланца, с канавками под стопорные кольца
Конструкция и материал
Корпус втулки выполнен из подшипниковой стали с закалкой и шлифованием рабочих поверхностей, сепаратор удерживает шарики из хромистой стали и задаёт им траекторию обратного хода. Шарики распределены по 6 замкнутым дорожкам рециркуляции – при движении нагруженные шарики переходят в обратный канал и возвращаются в рабочую зону. В обозначении нет суффикса уплотнений, поэтому исполнение торцевых манжет (открытое или UU) уточняйте у менеджера при заказе. Два блока шариков в одной гильзе работают как пара втулок с идеальной соосностью, что особенно важно при опрокидывающих нагрузках и консольном креплении каретки. Эксцентриситет не превышает 30 мкм, что обеспечивает стабильный зазор и плавный ход. Перед запуском во втулку закладывают рабочую консистентную смазку или используют масло для лёгких скоростных осей.
Область применения
Втулка SM60W предназначена для узлов, где вал закреплён по концам в опорах: прессовое и кузнечное оборудование, направляющие колонн штампов, тяжёлые порталы и загрузчики, оборудование металлургии. Удлинённое исполнение выбирают для консольных кареток, вертикальных осей и узлов с переменной нагрузкой. Для работы нужен закалённый шлифованный вал 60 мм твёрдостью не ниже 58 HRC с допуском h6 или g6 – только на таком валу втулка обеспечивает заявленную грузоподъёмность и ресурс.
Монтаж и обслуживание
Втулку устанавливают в отверстие корпуса 90 мм, выполненное по допуску H7 (для минимального зазора – J7), и фиксируют стопорными кольцами по канавкам на наружной поверхности; расстояние между канавками – 170 мм. Запрессовку ведут через оправку по торцу гильзы, без ударов по сепаратору. Одна удлинённая втулка заменяет пару стандартных, но для устойчивости каретки на каждый вал по-прежнему желательно две опоры. Смазку пополняют периодически в зависимости от интенсивности работы; при расчёте ресурса ориентируйтесь на динамическую грузоподъёмность C.
Покупайте линейный подшипник SM60W FLI в Минске – подберём калёный вал, опоры и сопутствующие компоненты под вашу задачу.
