Линейный подшипник в сборе с корпусом TBR20UU ISB – низкопрофильный линейный модуль серии TBR для рельса с опорным валом диаметром 20 мм. Корпус шириной 68 мм при высоте всего 31,4 мм даёт широкую опорную площадку и низкое положение центра тяжести каретки. Производитель – ISB (Italcuscinetti Group), Италия.
Технические характеристики
- Диаметр вала d: 20 мм

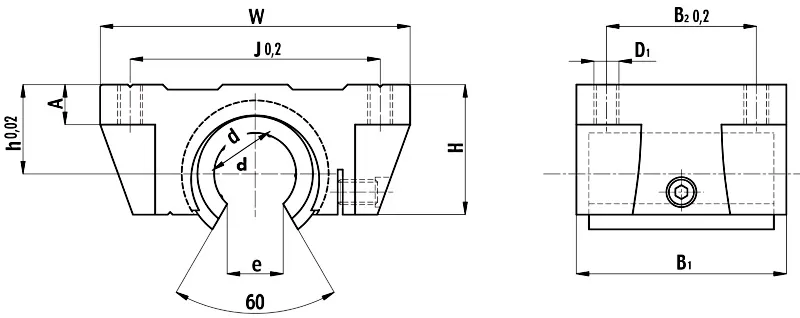

- Габариты корпуса (длина B1 x ширина W x высота H): 51 x 68 x 31,4 мм
- Межосевые расстояния крепёжных отверстий: B2 37 мм вдоль оси, J 54 мм поперёк
- Тип втулки внутри: открытая, под вал на опорном рельсе TBR20
- Вес: 0,3 кг
- Обозначение UU: уплотнения с обеих сторон
- Корпус: алюминиевый сплав
Конструкция и материал
Корпус выполнен из алюминиевого сплава, внутри – открытая шариковая втулка из закалённой подшипниковой стали с полимерным сепаратором. Обозначение UU – уплотнения с обеих сторон. Широкий корпус с разнесёнными крепёжными отверстиями (54 мм поперёк оси) хорошо воспринимает боковые и опрокидывающие нагрузки.
Область применения
Модуль TBR20UU работает на рельсе TBR20 с валом на широком низком основании: фрезерные и гравировальные станки с ЧПУ, порталы плазменной и лазерной резки, упаковочное оборудование, манипуляторы и пневмоприводы с направляющими. Такую ось выбирают, когда важна малая высота конструкции.
Монтаж и обслуживание
Плиту каретки крепят к модулю винтами по четырём резьбовым отверстиям с межосевыми расстояниями 37 мм вдоль оси и 54 мм поперёк. Рельсы монтируют параллельно на ровной жёсткой поверхности, на каждый рельс ставят не менее двух модулей. Смазку пополняют периодически, при работе в загрязнённой среде применяйте защиту рельса.
Покупайте линейный подшипник в сборе с корпусом TBR20UU ISB в Минске – поможем собрать комплект из валов, опор и модулей под вашу задачу.
