Линейный подшипник LM20UU FLI – закрытая линейная шариковая втулка серии LM японского (азиатского) стандарта JIS для вала диаметром 20 мм. Габариты втулки – 32 x 42 мм (наружный диаметр x длина), на наружной поверхности выполнены канавки под стопорные кольца для осевой фиксации в корпусе. Производитель – FLI (Франция).

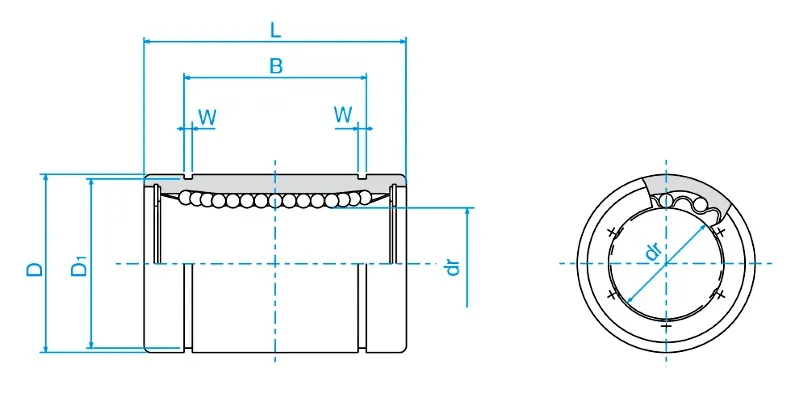

Технические характеристики
- Внутренний диаметр d (под вал): 20 мм
- Наружный диаметр D: 32 мм
- Длина L: 42 мм
- Расстояние между канавками под стопорные кольца B: 30,5 мм
- Диаметр канавок D1: 30,5 мм
- Ширина канавки W: 1,6 мм
- Динамическая грузоподъёмность C: 880 Н (около 90 кгс)
- Статическая грузоподъёмность C0: 1400 Н (около 143 кгс)
- Количество рядов шариков (дорожек рециркуляции): 5
- Эксцентриситет (радиальное биение): не более 15 мкм
- Вес: 0,1 кг
- Аналог по маркировке SNR: BB20UU
- Исполнение: закрытое, без фланца, с канавками под стопорные кольца
Конструкция и материал
Гильза втулки – из закалённой хромистой подшипниковой стали с точным шлифованием, внутри – сепаратор с замкнутыми дорожками и шарики из стали того же класса. Шарики распределены по 5 замкнутым дорожкам рециркуляции – при движении нагруженные шарики переходят в обратный канал и возвращаются в рабочую зону. Суффикс UU означает резиновые уплотнения с обеих сторон: они удерживают смазку внутри и не пускают к шарикам пыль и стружку. Эксцентриситет не превышает 15 мкм, что обеспечивает стабильный зазор и плавный ход. Перед монтажом рекомендуется нанести рабочую консистентную смазку.
Область применения
Втулка LM20UU предназначена для узлов, где вал закреплён по концам в опорах: фрезерные и гравировальные станки с ЧПУ, порталы плазменной и лазерной резки, упаковочное оборудование, манипуляторы и пневмоприводы с направляющими. Втулка рассчитана на калёный шлифованный вал 20 мм (твёрдость от 58 HRC, допуск h6 или g6): на сыром или незакалённом валу шарики быстро вырабатывают дорожку.
Монтаж и обслуживание
Втулку устанавливают в отверстие корпуса 32 мм, выполненное по допуску H7 (для минимального зазора – J7), и фиксируют стопорными кольцами по канавкам на наружной поверхности; расстояние между канавками – 30,5 мм. Запрессовку ведут через оправку по торцу гильзы, без ударов по сепаратору. На вал устанавливают не менее двух втулок с разносом, чтобы воспринять опрокидывающий момент. Смазку пополняют периодически в зависимости от интенсивности работы; при расчёте ресурса ориентируйтесь на динамическую грузоподъёмность C.
Покупайте линейный подшипник LM20UU FLI в Минске – подскажем по совместимости, подберём вал и опоры нужного диаметра.
