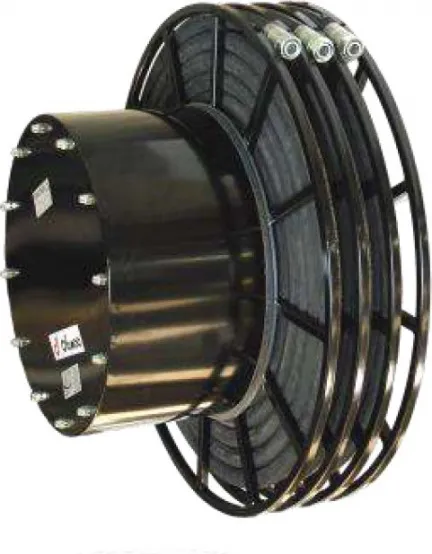

Барабан для трёх одинарных шлангов с большим диаметром и большим максимальным расходом. Со средним фланцем между двумя барабанами. Доступны правые WS3R и левые WS3L версии. Фиксация монтажным фланцем.
-
Максимальный расход: 135 литров/мин
-
Максимальное рабочее давление: 300 бар (400 бар под заказ)
-
Максимальная скорость намотки шланга/кабеля: 30 м/мин
-
Рабочая температура: –20 °C/+80 °C (–40 °C/+80 °C под заказ)
Пример заказа:
|
Тип барабана |
Направление вращения барабана правое R / левое L |
Наружный диаметр барабана, мм |
Исполнение |
Внутренний диаметр шланга, мм |
Тип шланга |
|
WS3 |
R. |
700. |
25. |
25. |
1SN |
Производитель
?
Bosch Rexroth
Winkel
Страна
?
Германия
Германия
A, мм
405
Наружный диаметр D, мм
810
B, мм
263
Конструктивное исполнение
для трёх одинарных шлангов
F, мм
605
Внутренний диаметр шланга
3/4”
Общая длина шланга / кабеля, м
12
Полезная длина шланга / кабеля, м
11
Тип шланга
2SC / 4SP / 4SH
