Линейный подшипник LM50L FLI – удлинённая закрытая линейная шариковая втулка серии LM для вала диаметром 50 мм. По сути это две стандартные втулки в общем корпусе длиной 192 мм: одна деталь заменяет пару втулок, исключает их несоосность и даёт заметно большую грузоподъёмность и сопротивление опрокидывающему моменту. Производитель – FLI (Франция).

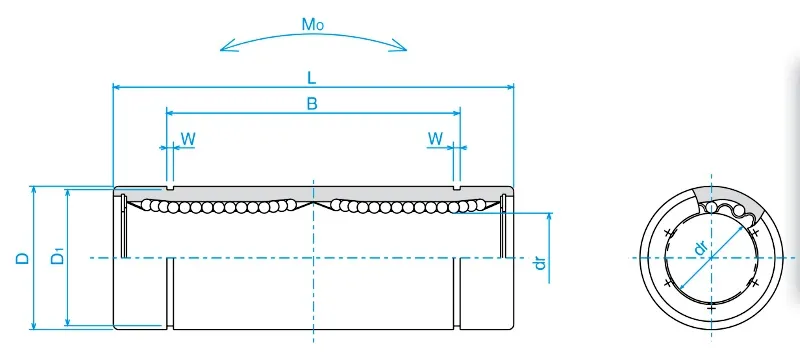

Технические характеристики
- Внутренний диаметр d (под вал): 50 мм
- Наружный диаметр D: 80 мм
- Длина L: 192 мм
- Расстояние между канавками под стопорные кольца B: 148 мм
- Диаметр канавок D1: 76,5 мм
- Ширина канавки W: 3,15 мм
- Динамическая грузоподъёмность C: 6200 Н (около 632 кгс)
- Статическая грузоподъёмность C0: 16220 Н (около 1654 кгс)
- Допустимый статический момент M0: 397 Н·м
- Количество рядов шариков (дорожек рециркуляции): 6
- Эксцентриситет (радиальное биение): не более 25 мкм
- Исполнение: закрытое, без фланца, с канавками под стопорные кольца
Конструкция и материал
Гильза втулки – из закалённой хромистой подшипниковой стали с точным шлифованием, внутри – сепаратор с замкнутыми дорожками и шарики из стали того же класса. Шарики распределены по 6 замкнутым дорожкам рециркуляции – при движении нагруженные шарики переходят в обратный канал и возвращаются в рабочую зону. Наличие и тип торцевых уплотнений (без уплотнений или UU) уточняйте при оформлении заказа – обозначение приведено без суффикса. Два блока шариков в одной гильзе работают как пара втулок с идеальной соосностью, что особенно важно при опрокидывающих нагрузках и консольном креплении каретки. Эксцентриситет не превышает 25 мкм, что обеспечивает стабильный зазор и плавный ход. Перед монтажом рекомендуется нанести рабочую консистентную смазку.
Область применения
Втулка LM50L предназначена для узлов, где вал закреплён по концам в опорах: тяжёлые станки и портальные обрабатывающие центры, гидравлические и механические прессы, литьевые машины, крупные манипуляторы. Удлинённое исполнение выбирают для консольных кареток, вертикальных осей и узлов с переменной нагрузкой. Втулка рассчитана на калёный шлифованный вал 50 мм (твёрдость от 58 HRC, допуск h6 или g6): на сыром или незакалённом валу шарики быстро вырабатывают дорожку.
Монтаж и обслуживание
Втулку устанавливают в отверстие корпуса 80 мм, выполненное по допуску H7 (для минимального зазора – J7), и фиксируют стопорными кольцами по канавкам на наружной поверхности; расстояние между канавками – 148 мм. Запрессовку ведут через оправку по торцу гильзы, без ударов по сепаратору. Одна удлинённая втулка заменяет пару стандартных, но для устойчивости каретки на каждый вал по-прежнему желательно две опоры. Смазку пополняют периодически в зависимости от интенсивности работы; при расчёте ресурса ориентируйтесь на динамическую грузоподъёмность C.
Покупайте линейный подшипник LM50L FLI в Минске – подскажем по совместимости, подберём вал и опоры нужного диаметра.
