Упругая муфта тип HRC под расточку предназначена для передачи крутящего момента от привода к исполнительному механизму, при этом допускается незначительный перекос или несоосность валов.

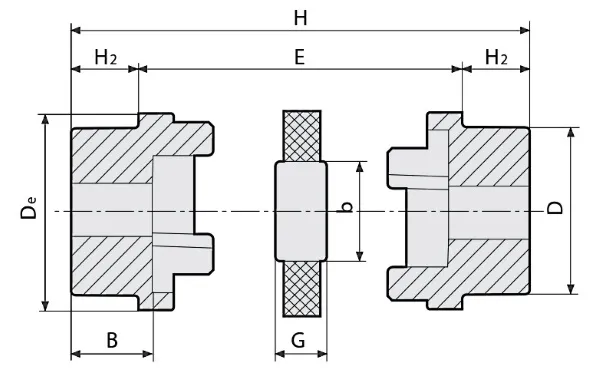

Упругая муфта тип HRC под расточку состоит из двух полумуфт тип HRCP и одного соединительного элемента тип HRCN с одинаковым типоразмером.
Полумуфты HRC под расточку имеют отметку центра для точной расточки под требуемый диаметр вала.
Максимальный диаметр отверстия под расточку для полумуфты каждого типоразмера указан в таблице.
Материал полумуфты - чугун EN-GJL-250 UNI EN 1561, материал соединительного элемента - эластомер чёрного цвета.
Упругая муфта тип HRC под расточку состоит из двух полумуфт тип HRCP и одного соединительного элемента тип HRCN с одинаковым типоразмером.
Полумуфты HRC под расточку имеют отметку центра для точной расточки под требуемый диаметр вала.
Максимальный диаметр отверстия под расточку для полумуфты каждого типоразмера указан в таблице.
Материал полумуфты - чугун EN-GJL-250 UNI EN 1561, материал соединительного элемента - эластомер чёрного цвета.
Галерея
1/1
—
Производитель
?
Bosch Rexroth
Sati
Страна
?
Германия
Италия
Типоразмер
?
25
180
Тип полумуфты
под расточку
Максимальный диаметр полумуфты, мм
180
Максимальный диаметр ступицы полумуфты, мм
125
Высота ступицы полумуфты, мм
58
Максимальный диаметр вала, мм
80
Максимальный диаметр вала, дюймы
3 1/8
Вес, кг
9.2
